臺達VFD—E系列變頻器是臺達變頻器的第三代產品，功率范圍覆蓋200W～22kW， VFD-E變頻器在產品功能、性能與控制技術上保留了以往產品的優點的基礎上，添加了極具特色的內置PLC功能，以全新的市場應用角度、精巧的尺寸和靈活的模塊化設計、環保設計，滿足業界最多元化的需求，并廣泛應用于風機水泵、手扶梯、洗衣機、跑步機、磨床、機械手臂、鉆孔機、木工機、紡織機、樓宇空調、輸送設備、醫療設備、食品加工及包裝機等行業。

在臺達VFD-E變頻器安裝調試過程中，根據臺達VFD-E變頻器不同的型號，接線方式也略有不同，詳細如下：

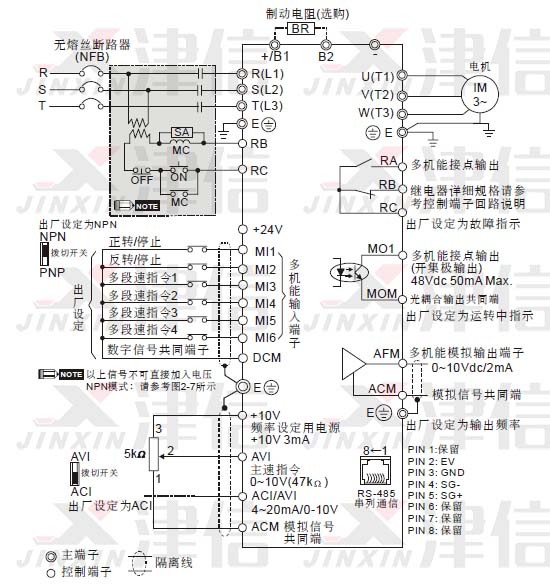

一、臺達VFD-E變頻器VFD002E11A/21A, VFD004E11A/21A, VFD007E21A, VFD002E11C/21C, VFD004E11C/21C, VFD007E21C, VFD002E11P/21P, VFD004E11P/21P, VFD007E21P

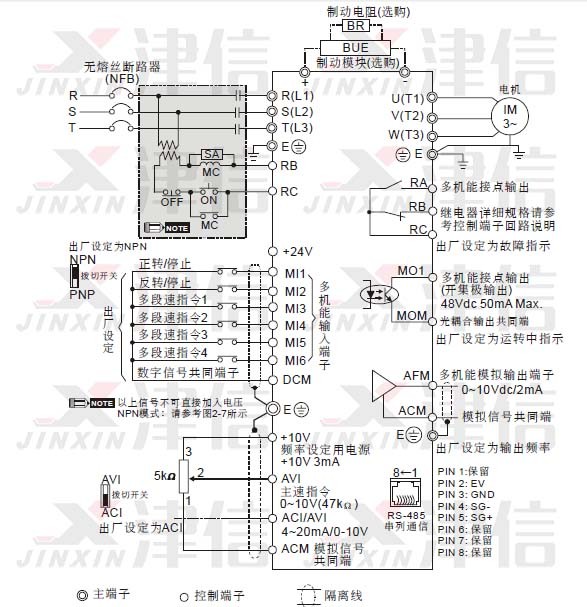

二、臺達VFD-E變頻器VFD002E23A, VFD004E23A/43A, VFD007E23A/43A, VFD015E23A/43A, FD002E23C,VFD004E23C/43C, VFD007E23C/43C, FD015E23C/43C,VFD002E23P, VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P

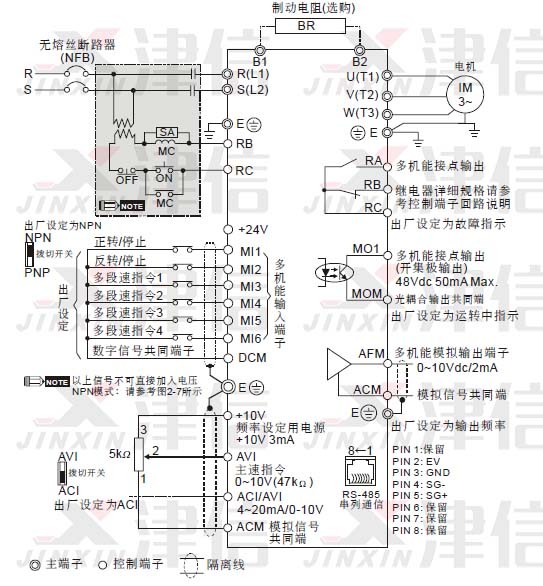

三、臺達VFD-E變頻器 VFD007E11A, VFD015E21A, VFD022E21A, VFD007E11C, VFD015E21C, FD022E21C

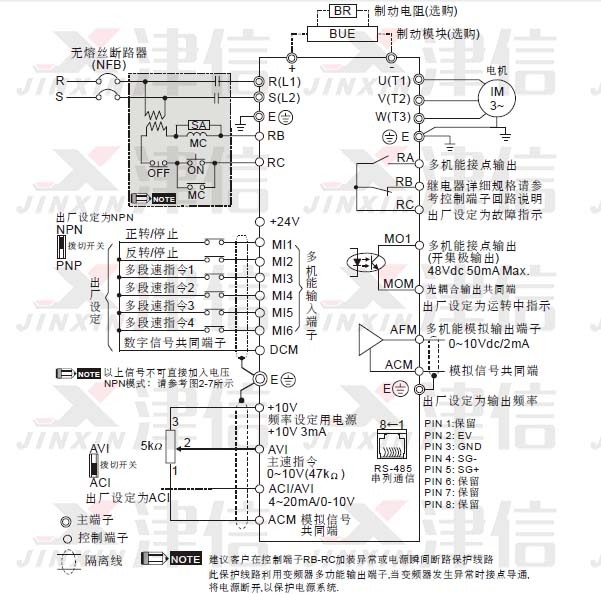

四、臺達VFD-E變頻器 VFD022E23A/43A, VFD037E23A/43A, VFD055E23A/43A, VFD075E23A/43A, FD110E23A/23C,VFD110E43A/43C, VFD022E23C/43C, VFD037E23C/43C,VFD055E23C/43C, FD075E23C/43C,VFD150E23A/23C, VFD150E43A/43C, FD185E43A/43C, VFD220E43A/43C

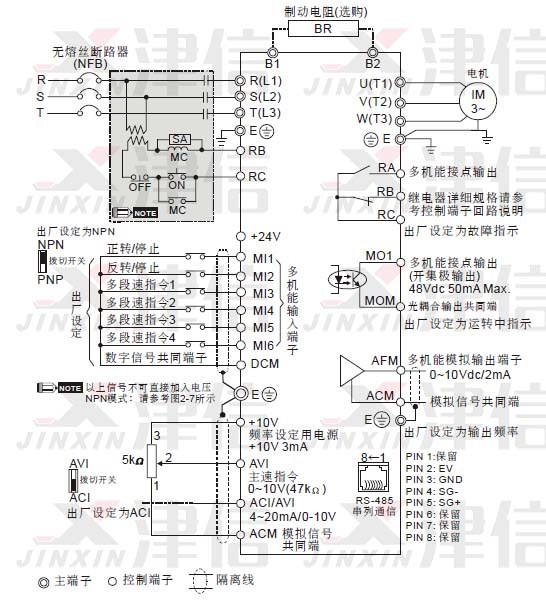

五、臺達VFD-E變頻器 VFD002E11T/21T, VFD004E11A/21T, VFD007E21T

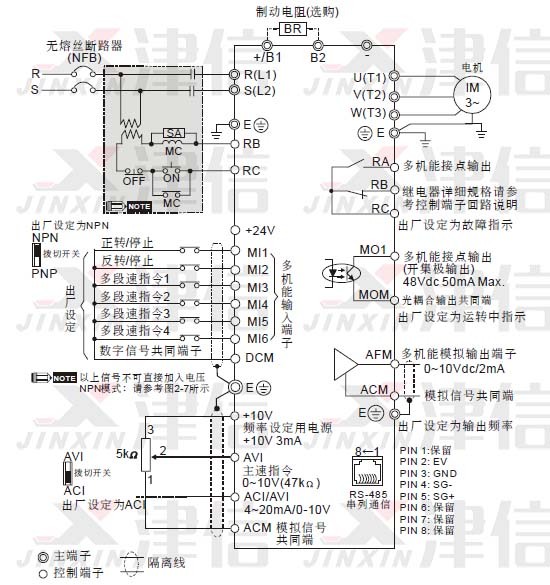

六、臺達VFD-E變頻器 VFD002E23T, VFD004E23T/43T, VFD007E23T/43T, VFD015E23T/43T

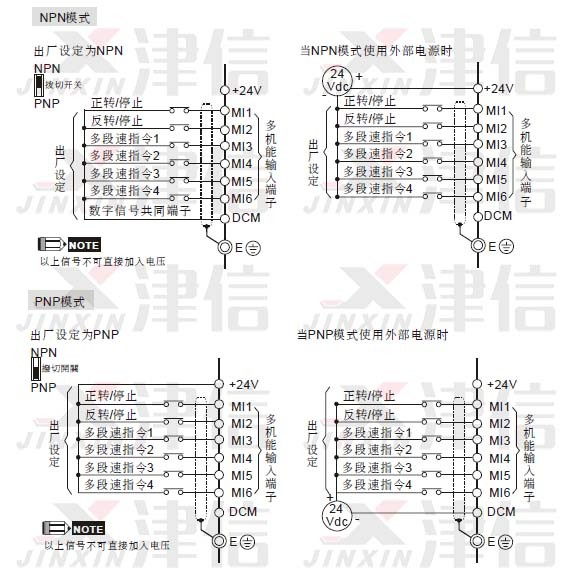

七、NPN 模式與PNP 模式




八、臺達VFD-E變頻器接線注意事項：
l  主回路配線與控制回路的配線必需隔離，以防止發生誤操作。
l  控制配線請盡量使用隔離線，端子前的隔離網剝除段請勿露出。
l  電源配線請使用隔離線或線管，并將隔離層或線管兩端接地。
l  通?？刂凭€都沒有較好的絕緣。如果因某種原因?qū)е陆^緣體破損，則有可能因高壓進入控制電路（控制板），造成電路損毀或設備事故及人員危險。
l  交流馬達驅動器、馬達和配線等會造成噪聲干擾。注意周圍的傳感器
和設備是否有誤動作以防止事故發生。
l  交流馬達驅動器輸出端子按正確相序連接至3相馬達。如馬達旋轉方向不對，則
可交換U、V、W中任意兩相的接線。
l  交流馬達驅動器和馬達之間配線很長時，由于線間分布電容產生較大的高頻電
流，可能造成交流馬達驅動器過電流跳機。另外，漏電流增加時，電流值的精度
會相對的變差。因此，對≤3.7kW交流馬達驅動器至馬達的配線長度應約小于
20m。更大容量約小于50m為好；如配線很長時，則要連接輸出側交流電抗器。
l  交流馬達驅動器接地線不可與電焊機、大馬力馬達等大電流負載共同接地，而必
須分別接地。
l  接地端子E 以第三種接地方式接地，460V 機種以特種接地方式接地。
l  VFD-E 交流馬達驅動器內部并無安裝制動電阻，在負載慣性大或頻繁啟動/停止
的使用場合時，可選購加裝制動電阻。
l  為了安全和減少噪聲，230V 系列采用第三種接地（E ），460V 系列采用特種
接地（E ）。
l  多臺的變頻器被安裝在一起時，所有變頻器必須直接連接到共同接地端。
