本文討論的是SEW  MDX60A0150-503-4-00變頻器 的檢修過程和故障分析。供大家參考。
上海津信變頻器技術服務中心最近收到MDX60A0150-503-4-00變頻器，客戶反映是該變頻器運行顯示接地故障。


檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常,開機輸出電壓平衡，帶上小功率電機，顯示接地故障。注意：該電機一直就在實驗室測試，所以電機肯定是好的。判斷該變頻器電流檢測損壞。

故障原因分析：

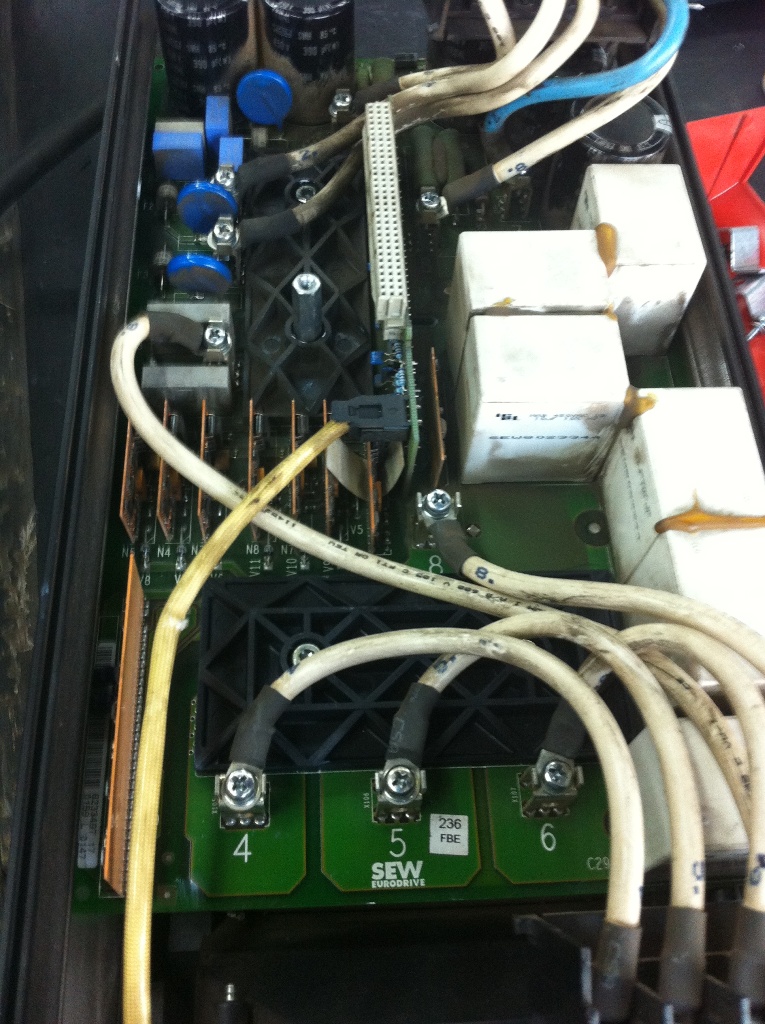

將變頻器拆開后發現，該變頻器整流模塊和逆變模塊是分開，分別安裝在變頻器的不同位置，開關電源和驅動在一塊板卡上。查找電流檢測線路，發現電流檢測采樣在逆變模塊內部。采樣后進入電流檢測板進行處理，然后進入控制卡。
     由于變頻器使用的場合比較特殊，并且該機器配備同步控制功能，客戶對于該機器保養很好，機器內部比較干凈。因此該機器發生故障肯定是由于器件本身損壞導致。

維修過程：

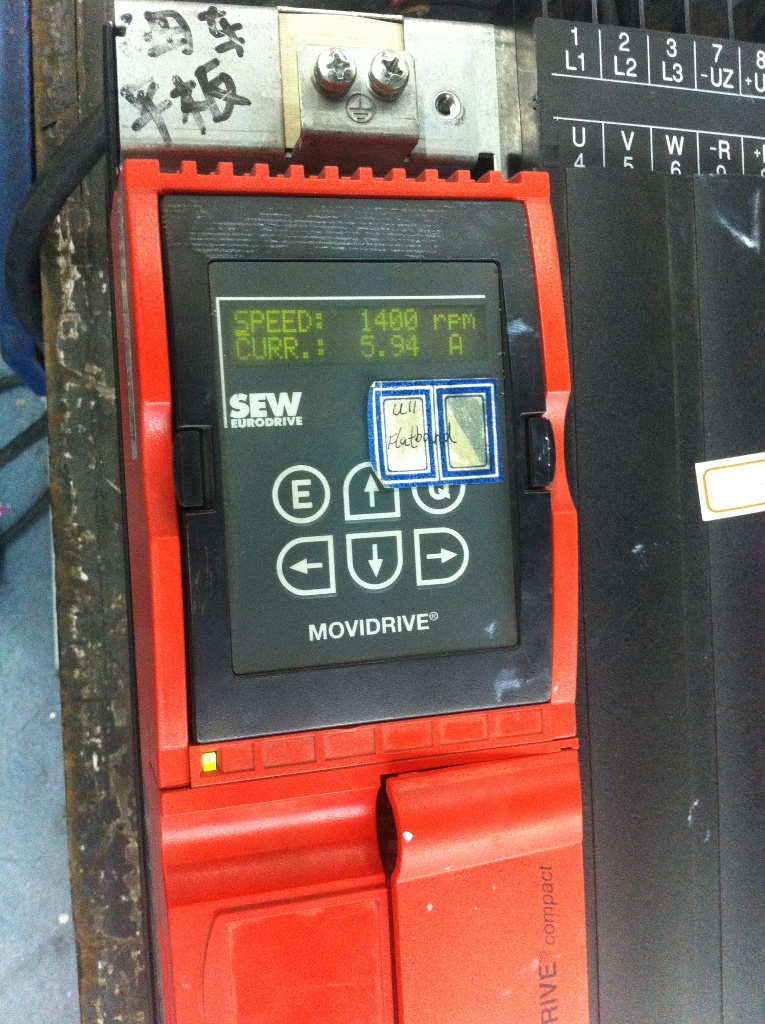

該變頻器整體全部拆卸，檢查內部模塊的采樣電阻良好，測試電流檢測線路，發現電流檢測線路損壞。修復電流檢測線路，將變頻器全部安裝好。測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。

經驗總結：
上海津信變頻器維修服務中心根據多年來對SEW變頻器檢修經驗，得出結論：此故障是由于變頻器變頻器本身器件老化原因導致。
